0:數字給定1(面板▲▼、編碼器)
變頻器頻率設置初值為F0.12，用操作面板▲▼鍵或數字編碼器來調節。修改后的頻率值在掉電后會存儲到F0.12中(如果希望此頻率不存儲，則可以通過設置FO. 10為1來實現。
1:數字給定2 (UP/DOWN端子調整)
頻率設置初值為F0. 13，由外部定義為UP/DOWN功能的多功能端子的通斷來改變運行頻率(詳見F7組X端子的頻率遞增遞減項功能號)，當UP端子與COM端閉合時，頻率.上升: DOWN端子與COM端閉合時，頻率下降;UP/DOIN端子同時與COM端閉合或斷開時，頻率維持不變。如設置頻率掉電存儲，則修改后的頻率值在掉電后會存儲到FO.13中。UP/DOWN端子修改運行頻率的速率可通過功能碼F7. 12來設定。
提示:
無論是面板▲▼鍵調節還是端子UP/DOWN調節,其設定值都是在F0.12或FO. 13的基礎上疊加一個調節量，最終頻率輸出值為下限頻率到最大輸出頻率,端子UP/DOWN調節的調節量可以通過X端子選擇“UP/DO 端子頻率清0”來清除。面板的調節量亦可以通過M-FUNC鍵選擇“清除▲▼鍵頻率設定”來清除。
2:數字給定3 (通訊設定)
通過串行口頻率設置命令來改變?cè)O(shè)定頻率，詳見FB組通訊參數。
3: AI1模擬給定(0~ 10V/20mA)
頻率設置由AI1端子模擬電壓/電流確定,輸入范圍: DC 0~10V/20mA相關設定見功能F6. 00~ F6.05定義。
4: AI2模擬給定(0~ 10V)
頻率設置由AI2端子模擬電壓，輸入范圍:DC 0~10V相關設定見功能碼F6. 06~F6.11定義。
5:脈沖給定
頻率設置由端子脈沖頻率確定(只能由X6輸入，見P7.05定義) ,輸入脈沖信號規格:高電平范圍15~30V:頻率范圍0~50kHz.相關設定見功能碼F6. 15~F6.20定義。
6: 簡易PLC設定
選擇簡易PLC給定頻率模式，需要設置功能碼F9,00~F9.05:功能碼F9.06~F9.21來確定PLC各階段運行頻率，功能碼F9.22~-P9.53分別定義PLC各階段加減速時間和階段運行時間。

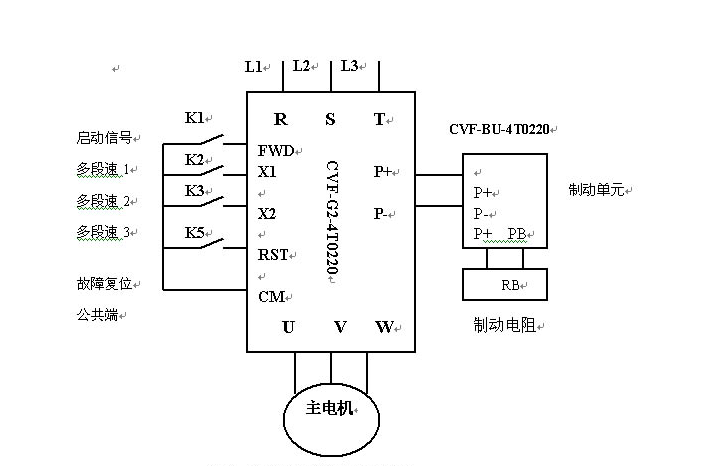

7:多段速運行設定
選擇此種頻率設定方式，變頻器以多段速方式運行。需要設置F7組“X端子為多段速選擇”和F9組“多段速頻率”功能碼來確定給定的多段速段數和給定頻率的對應關系。
8: PID 控制設定
選擇此種頻率設定方式則變頻器運行模式為過程PID控制。此時，需要設置F8組“過程PID參數”和模擬給定以及脈沖給定相關功能碼。變頻器運行頻率為PID作用后的頻率值。具體設置請參考F8組功能詳細說明。
9:面板電位器設定
通過操作鍵盤上的電位器來調節運行頻率，電位器調節頻率的范圍固定為0~最大輸出頻率[F0. 15]。
