本文內容將針對廂式自動壓濾機拉鉤機系統存在的一些問題，提出在其電氣系統中采用變頻器來改善送鉤、拉鉤過程的平滑性，并利用變頻器對拉鉤、換擋過程中預判電流的調節，實現對拉鉤、換擋的多功能控制。

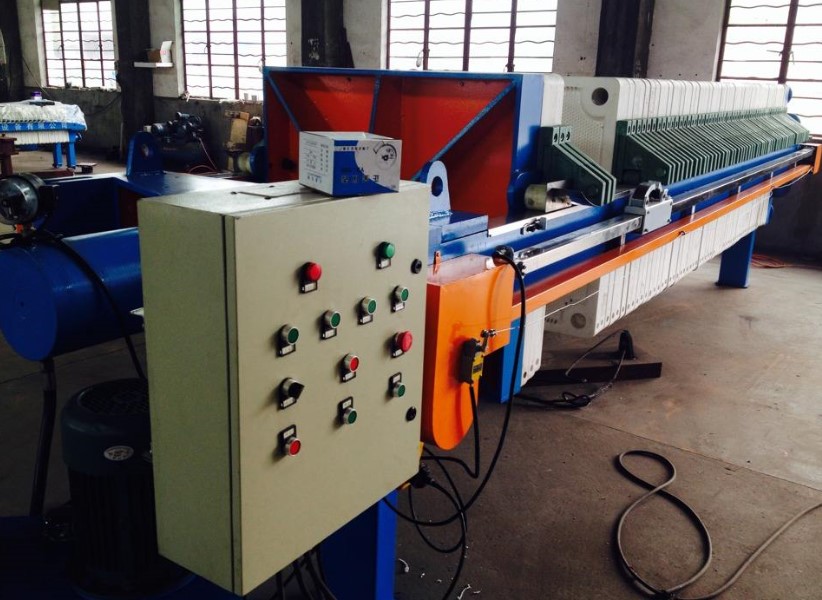

自動拉板壓濾機工作原理：

自動拉板壓濾機由液壓系統控制，電氣控制元件均采用優質產品，可實現手動控制和全電腦自動控制。液壓裝置用于壓縮和釋放濾板的動力結構，電接觸壓力表用于實現自動保壓。壓、縮、拉等一系列動作作為安全裝置，保證操作人員的安全和壓濾機的正常運行。

本實用新型結構簡單，適用范圍廣，適用于間歇作業固液分離設備，結構簡單，安裝方便。但是由于電氣控制具有自身性能的缺點，導致設備頻繁的高速?zèng)_擊，不但使設備壽命縮短，而且在使用過程中會造成短時即損壞，電氣設備的性能缺陷成為整個設備發展的瓶頸。采用德瑞斯ES100系列變頻器和 PLC控制系統的全自動程控壓濾機，從根本上解決了原有電氣控制部分的不足，同時提高了設備的使用壽命，大大降低了設備故障率，提高了設備整體性能。

自動拉板式壓濾機由PLC控制，可對壓濾機進行各種操作(如壓濾板、合并打開集液板、松開濾板、拉開濾板等)，并有遠程自動操作控制的遠程控制界面。預留控制接口，可遠程自動操作控制。此外，還可根據需要提供彎曲和振動、液體接收和翻轉、泥漿引導和儲存以及濾布清洗系統。

自動拉板壓濾機的使用方法：

      按下“推板壓緊”此時壓濾機主電機啟動，推板前進的電磁閥打開，推板緩慢向前擠壓，當壓力達到電接點壓力表規定的壓力值時，主電機和電磁閥自動關閉，保壓燈亮，過濾器處于保壓狀態。過濾器開始供給。

      按下“停止”按鈕，此時“保壓”燈熄滅，即關閉保壓狀態。

      按下“推板松開”按鈕，此時壓濾機的主電機啟動，推板自動回位的電磁閥打開，推板長時間回位釋放，到達限位開關時自動停止。然后開始放電。

     將“自動手動”旋鈕撥到“自動”，按下“正拉”按鈕，拉板器向前拉板，碰到一塊板拉板器自動反向，將板拉回，而這一操作就會用到ES100系列過載預報警功能，碰到拉板之后根據電流判斷，達到電流預報警值，繼電器輸出信號反饋給PLC,同時PLC輸入反向信號進行切換，循環往復直到將板拉完，拉板器返回初始位置，到達限位停止。

     將“自動手動”旋鈕撥到“手動”，此時主電機啟動，用“拉板調整”旋鈕來調整拉板器的前進和后退。壓濾機在自動狀態下，當推板壓緊后，進料泵選擇后，就會自動進料，當“自動手動”旋鈕處于中位，就是用手動進料，注意在油泵啟動時須讓電機順時針旋轉，當電機反向須調整電機相序方可運行。

使用SKI600重載變頻器系列可靠性

●  要求低頻大力矩

SKI600矢量重載變頻器的啟動力矩0.5HZ，150%額定轉矩，滿足系統低速大力矩要求。

●  轉矩動態響應速度快，穩速精度高

SKI600采用電流矢量控制算法，具有很好的動態響應能力，能夠根據負載變化瞬間快速響應，滿足系統的快速響應能力。

●  減速停車速度快

SKI600具有優秀的快速加/減速控制能力，能夠有效的控制過電流/過電壓故障的發生，最大限度的滿足系統快起快停的控制要求。

●  電機參數自學習

SKI600具有動態及靜態電機參數自學習功能，能夠在不拖開負載的情況下進行電機參數自學習功能，通過學習電機參數能獲得更好的電機控制性能。

●  頻率指令及運行指令

SKI600具有兩路電流，電壓頻率輸入通道；兩線/三線外部端子起停控制功能，滿足系統控制要求。

●  抗干擾問題

SKI600矢量重載變頻器具有較強的抗干擾能力，能夠保證系統穩定可靠運行。
