交流輸入電抗器、輸出電抗器、DC電抗器和EMI濾波器、制動單元、制動電阻器、接觸器、中間繼電器、熱繼電器、可編程控制器(PLC)、可編程操作終端(GOT)、電能表、冷卻風扇等?？筛鶕?jù)工作條件安裝在變頻器控制柜內。根據系統的工況，正轉、反轉、電機增速、電機減速、點動正轉、點動反轉、手動/自動、急停、變頻/工頻控制、PLC控制、觸摸屏等多種控制按鈕和指示燈。設置在變頻柜的面板上。比較定型的有:恒壓供水變頻控制柜(1控1、1控2、1控3等。)、自動扶梯控制柜、中央空調循環水泵。
變頻器的功能

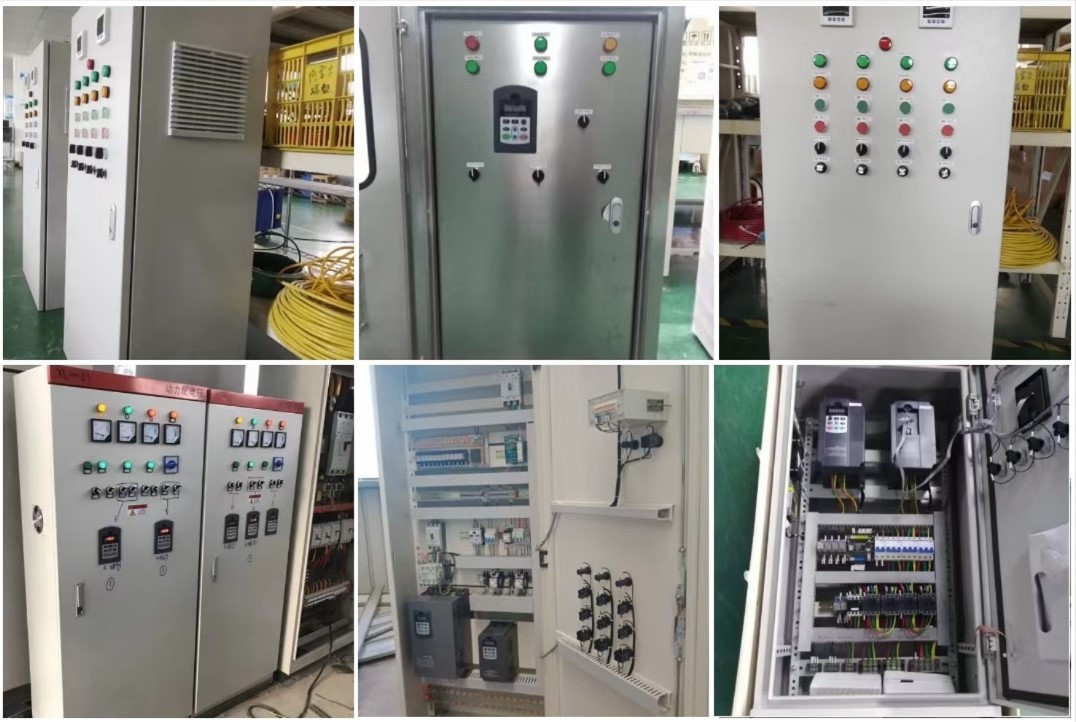

變頻柜采用封閉式柜體結構，其防護等級一般為IP20、IP21、IP30等。采用型材骨架，表面噴塑，便于安裝在柜內。上端可配總線，逆變器面板可直接引至柜外直接操作?？筛鶕?jù)需要設置本地和遠程控制或PC/PLC通訊控制，具有非常直觀的顯示功能。它是控制柜的專用配套產品，其變頻調速功能和主要技術參數取決于內部變頻器的規格型號和外圍的配置。變頻柜根據用途和功能不同差別很大，一般根據工礦要求定制。比較典型的有:恒壓供水控制柜(1控1、1控2、1控3等。)、自動扶梯變頻控制柜、中央空調循環水泵控制柜、風機變頻節能柜等。
變頻控制柜的應用場所
變頻控制柜(變頻器電控柜/電控柜)可廣泛應用于冶金、化工、石油、供水、礦山、建材、電機行業的泵、風機、空壓機、軋機、注塑機、皮帶輸送機等各種中壓電機設備。
