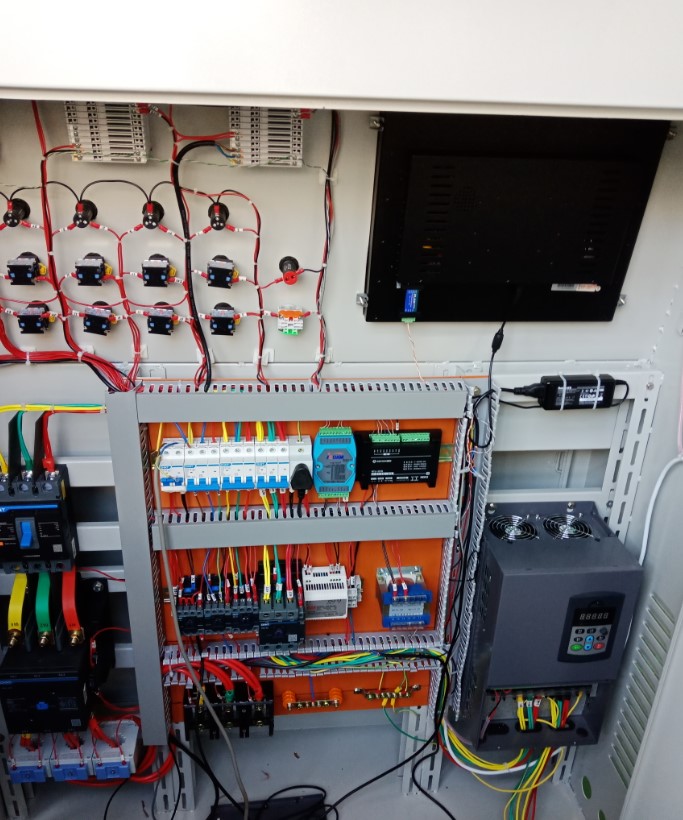

水泵變頻控制柜通常是指直接從市政管網供水的各種水箱(箱)，如:各種建筑的地水庫取水、地鍋爐冷水補水、地?zé)崴h(huán)池補水、消防噴淋專用地水庫取水、智能變頻恒壓供水節能控制柜等。

假設整個系統由4臺泵、1臺變頻器、1臺PLC和PID、1臺壓力變送器和若干輔助部件組成。其功能包括：壓力變送器安裝在給水管道上，把管網壓力轉換為1-5伏電信號；變頻調速器用來調節泵的轉速，來調節流量。可編程控制器進行邏輯轉換。

水泵變頻控制柜系統可以通過測量的管道壓力和變頻器系統內置的PID調節器調節輸出頻率，進而實現管網恒壓供水。變頻器的頻率超限信號(一般可以作為管網的限壓信號)可以及時通知PLC切換變頻泵。為防止水錘，泵的開關將與其出口閥相連。此外，上述系統還配有外圍輔助電路，以確保自動控制系統在出現故障時，可以通過手動調節來維持系統的運行，保證連續生產。

水泵變頻控制柜主要用于調節設備的工作頻率，減少能量損失，啟動設備平穩，減少設備直接啟動時大電流對電機的損壞。同時有自己的模擬輸入(針對速度控制或反饋信號)、PID控制、泵切換控制(針對恒壓)、通訊功能、宏功能(針對不同場合參數設置不同)、多速等?？蓮V泛應用于工農業生產及給排水、消防、噴淋管網增壓、暖通空調冷熱水循環等自動控制。
