一、系統控制說明

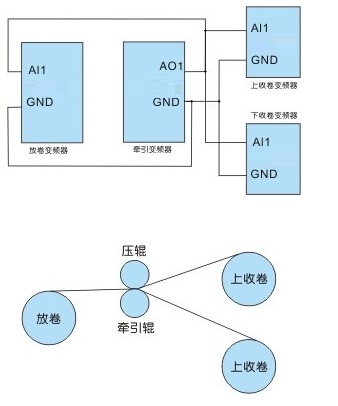

分切機常用于造紙機械及印刷包裝機械、是一種將寬幅紙張或薄膜分切成多條窄幅材料的機械設備。其傳動系統主要由一臺主機變頻器、一臺放卷變頻器及兩臺收卷變頻器組成。其中主機變頻器工作在開環矢量方式下，控制系統速度。放卷變頻器及兩個收卷變頻器工作在開環轉矩模式下，控制系統放料及分切后的上下收料。具體如下所示。

二、變頻改造方案：

主機變頻器使用通用重載變頻器SKI600，主要用于控制分切機的運行速度，它工作在開環矢量方式下，主速度一般用電位器來調整，其AO1端口作為運行頻率的輸出，作為放卷變頻器及上、下收卷變頻器的線速度給定。放卷變頻器及收卷變頻器使用三科張力專用變頻器，此三種變頻器均工作在開環轉矩模式下；

三科SKI600變頻器是一種可以實現恒張力控制的變頻器，可以通過變頻器內部的計算，獲得料卷實時的卷徑，通過控制變頻器的輸出轉矩來獲得恒張力控制；

三、方案優勢：

此方案構成簡易，調試方便，且恒張力控制能基本不受速度的影響，可實現高速分切；

通過設置合理的系統慣量補償、摩擦補償及材料慣量補償?shù)南嚓P(guān)參數可以彌補由于系統慣量、磨擦阻力及材料慣量引起的啟動或加速過程中的速度不均勻的情況，獲得非常平穩的張力控制效果。而且收卷變頻器可以實現錐度控制，達到收卷緊齊的效果；

在克服了磁粉固有的弱點后，令高速分切的控制成為了現實，且大力提升了設備在運行中的穩定性。
