變頻器主電路怎么接線？接線端子各有什么功能？

一、主電路端子接線圖：

二、端子排接線圖

三、連接端子與主電路端子的功能

1、r、s、t為主電路的電源端子，與三相電源相連，內部與變流器整流電路相連。

2、u、v、w為變頻器的輸出端，與三相電機相連，內部與逆變電路相連。

3、R1和S1是控制回路電源，連接到交流電源端子R和S..當保持異常顯示和輸出時，或者當使用高功率因數轉換器時，或者當預計R、S和T端子沒有工頻輸入時，控制電路也可以工作。R-RI和S-S1的同一個短路片可以去掉，兩相工頻電源可以直接接R1和S1端子。

4、p，pr是連接制動電阻，打開pr-px短路片之間的終端，p-pr連接制動電阻。

5、p，n是一個連接到制動單元，連接到選擇制動單元或電源或電源再生或高功率因數變換器。

6、P、P1是連接DC電抗器，拆開端子P-P1間的短路片，連接選件改善功率因數用電抗器

7、PR, PX連接內部制動電阻，用短路片短路，PX-PR之間發生短路，內部制動電路就起作用。

8、變頻器殼體接地，必須與接地接地。

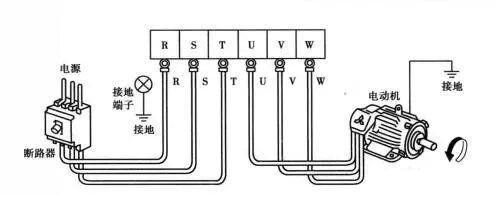

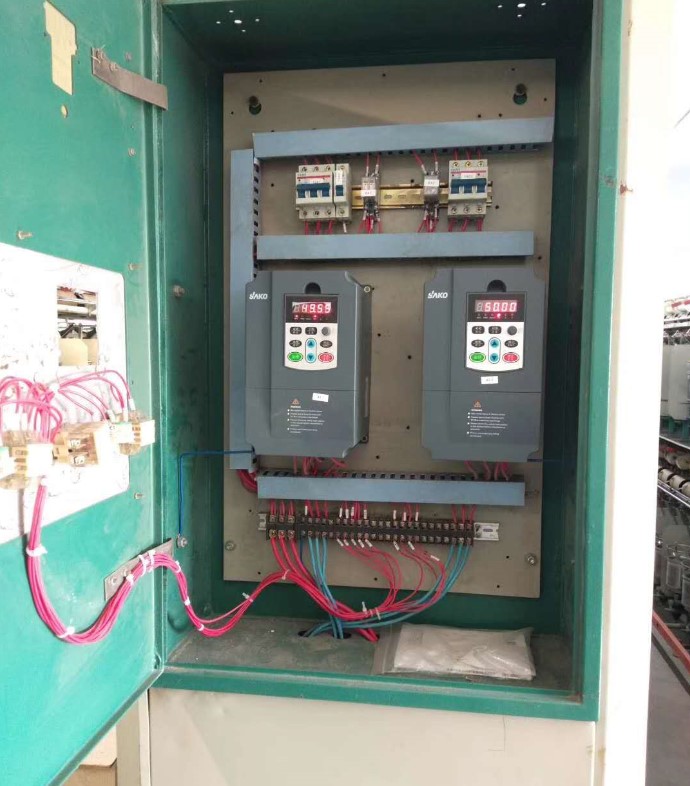

四、電源、電動機與變頻器的連接

連接電源、電機和變頻器時，注意電源線不得接在U、V、W端子上，否則會損壞變頻器內部電路。由于變頻器工作時可能會漏電，為了安全起見，接地端子必須與接地線連接，以釋放變頻器的泄漏電流。

五、選件的連接

變頻器有多種選擇，包括外部制動電阻、制動單元、提高功率因數的整流器、能量反饋單元和提高功率因數的DC電抗器。下面介紹常用的外部制動電阻和DC電抗器的連接。

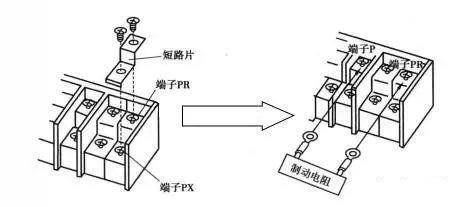

1、外接制動電阻的連接

變頻器的P、PX端子內部連接有制動電阻。高效制動時，內置制動電阻容易發熱。由于散熱能力不足，需要安裝外部制動電阻，而不是內置制動電阻。外部制動電阻的連接如下圖所示。首先去掉PR和PX端子之間的短路片，然后用連接線將制動電阻與PR和PX端子連接起來。

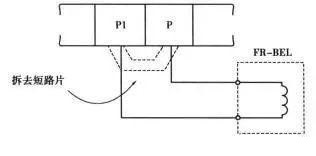

2、直流電抗器的連接

為提高變頻器的電能利用率，可將提高功率因數的直流電抗器外接，直流功率因數電抗器的連接方式如下圖所示，首先取下P1、P2兩個端子之間的短路片，然后用接線將直流電抗器與P1、P3兩個端子連接起來。
