加裝進線電抗器用于抗干擾，防止變頻柜內部的變頻器與其他設備之間相互產生干擾，而出線電抗器是用于濾波的一般變頻載波頻率為2~10 khz，這樣可以使輸出波形更加光滑，進線電抗器是用于防止變頻器對電網及周圍設備產生的諧波干擾。由于變頻器輸出為高頻矩形波，因此應優化變頻器輸出的交流電波形。此外，還可以防止變頻器出口側的接地電容，延長從變頻器到電機側的電纜長度。

在變頻器前加濾波器好還是進線電抗器好？

濾波器

一種能有效過濾某一特定頻率頻點或該頻點以外頻率的設備，稱為濾波器。它的作用是獲得特定頻率或去除特定頻率，利用這一特性，可以通過濾波得到一組方波組或復合噪波，得到特定頻率的正弦波，

進線電抗器

進線電抗器，主要目的是減小變頻器整流單元和整流/反饋單元的諧波電流，同時也減小換相間隙。電抗器的作用與電網短路功率與傳動裝置功率之比有關。建議電網短路功率與輸電功率之比> 33: 1。

進線電抗器還可以限制電源電位突然下降(如補償設備或接地故障)造成的電流沖擊。選擇進料反應器時應考慮哪些因素。

1）進線電抗器的電流可以根據裝置的進線電流來選擇，即根據變頻器的最大輸入電流來選擇進線電抗器的工作電流；

2）進線電抗器壓降值：

a、如果變頻器的整流單元是不回路的整流單元，則輸入電抗器選擇電壓降2%的；

b、當變頻器的整流單元為可回饋的整流裝置時，應使用4%的網側進線電抗器。

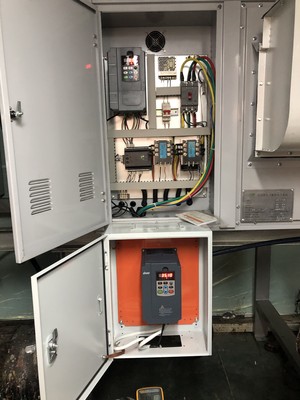

上述變頻柜資料由杭州三科變頻器提供。
